Trong các hệ thống công nghiệp quy mô lớn, nơi yêu cầu lưu lượng cao và vận hành ổn định liên tục, việc lựa chọn đúng loại bơm là yếu tố quyết định đến hiệu suất và chi phí vận hành. Một trong những dòng bơm được đánh giá cao về khả năng đáp ứng các yêu cầu này chính là Bơm ly tâm hai cửa hút trục ngang. Với thiết kế đặc biệt và hiệu năng vượt trội, dòng bơm này đang ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp như cấp nước, nhiệt điện, HVAC và xử lý nước.
Để tham khảo thêm các sản phẩm, quý khách vui lòng truy cập tại đây:
Hoặc quý khách có thể liên hệ trực tiếp theo thông tin:
- SĐT: 0357130444 Tel / Zalo (Mr. Tú – Vito)
- Email: contact.optimex.co@gmail.com | tranngoctu.ktck@gmail.com
Bơm ly tâm hai cửa hút trục ngang là gì?

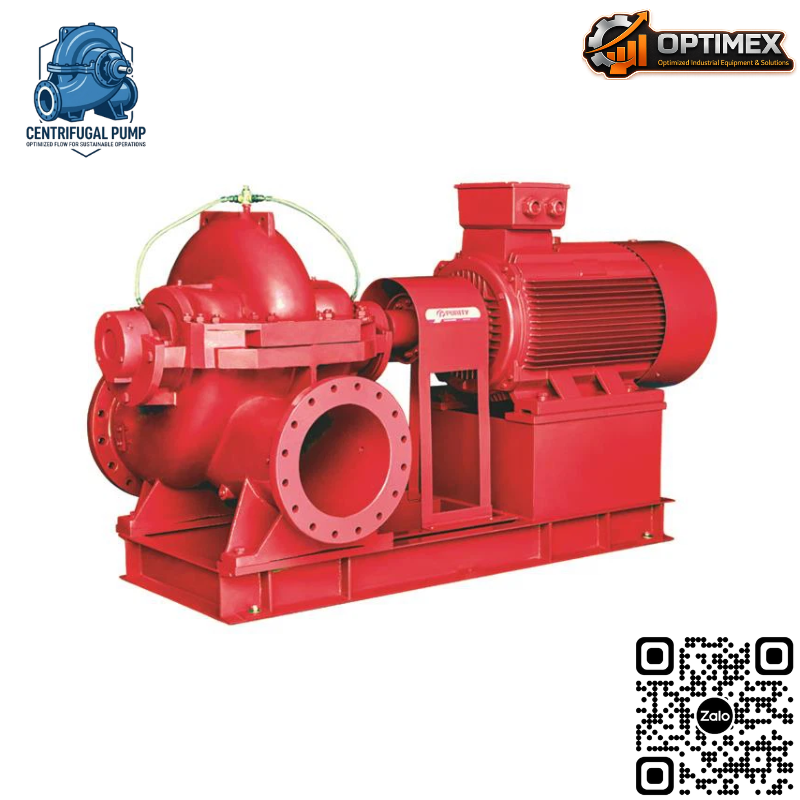

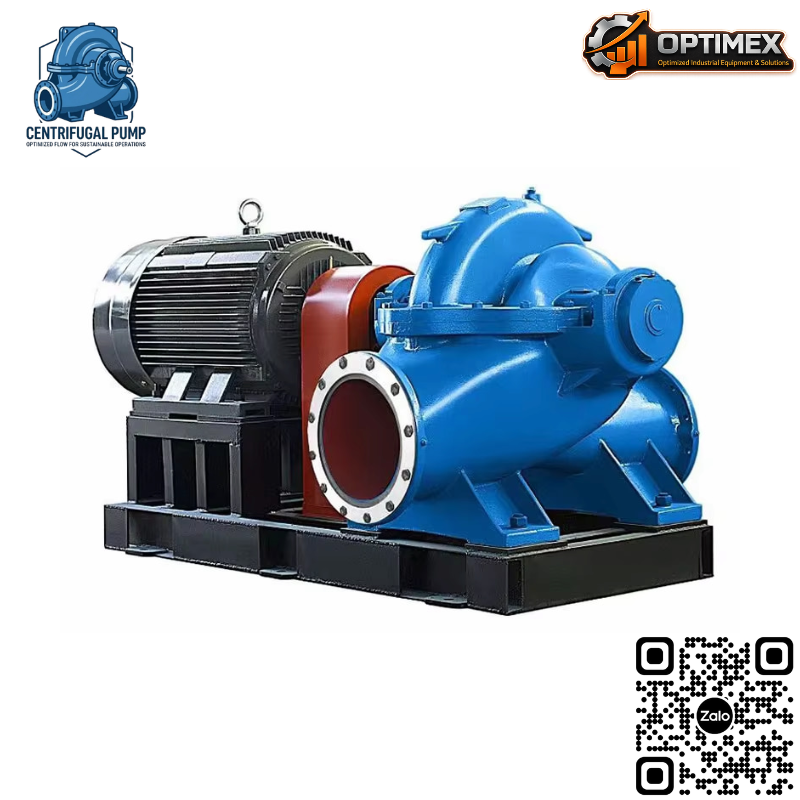

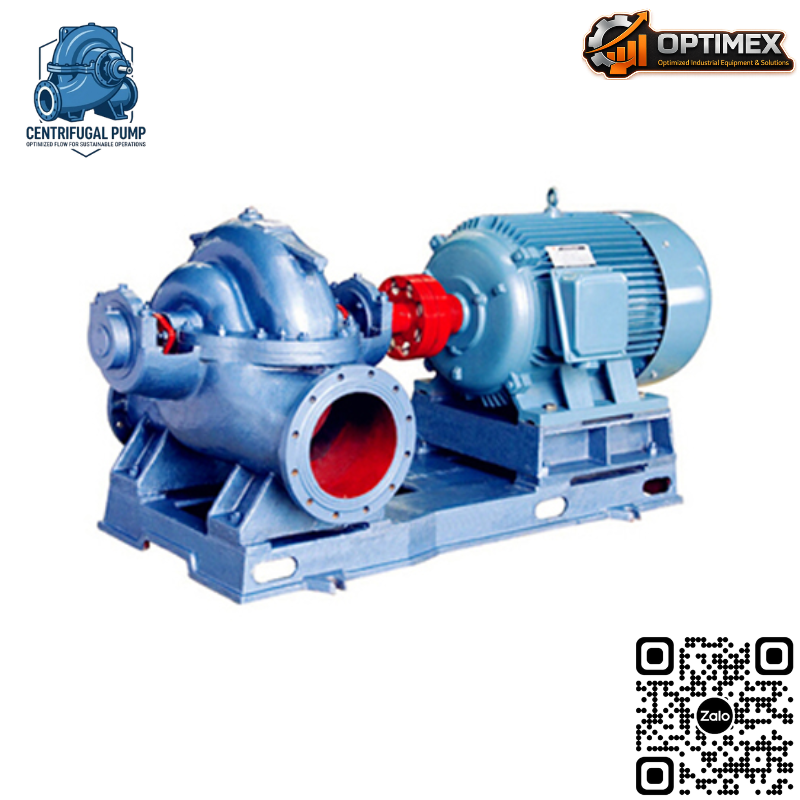

Bơm ly tâm hai cửa hút trục ngang (Horizontal Split Case Double Suction Pump) là loại bơm ly tâm có thiết kế hai cửa hút đối xứng, cho phép chất lỏng đi vào từ hai phía của bánh công tác (impeller). Thiết kế này giúp cân bằng lực dọc trục, giảm tải cho vòng bi và tăng tuổi thọ thiết bị.

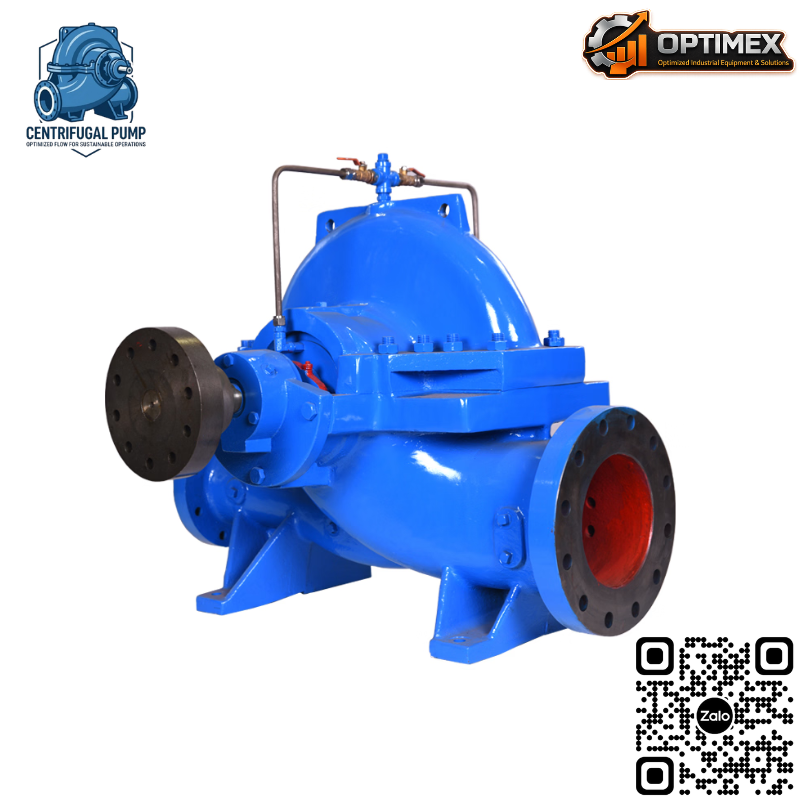

Bơm thường có thân bơm dạng chia ngang (split case), giúp dễ dàng bảo trì mà không cần tháo rời toàn bộ hệ thống đường ống.
Nguyên lý hoạt động
Nguyên lý hoạt động của Bơm ly tâm hai cửa hút trục ngang tương tự các bơm ly tâm thông thường:
-
Chất lỏng được hút vào từ hai phía của cánh bơm
-
Bánh công tác quay tạo lực ly tâm đẩy chất lỏng ra ngoài
-
Áp suất tăng lên và chất lỏng được đẩy ra cửa xả
Điểm khác biệt chính:
-
Dòng chảy được chia đều hai bên → giảm rung động
-
Lực dọc trục gần như triệt tiêu → tăng độ bền
Cấu tạo chính
Một hệ thống Bơm ly tâm hai cửa hút trục ngang thường bao gồm:
-
Thân bơm (Pump casing): Thiết kế chia ngang, dễ tháo lắp
-
Cánh bơm (Impeller): Dạng hai cửa hút, cân bằng thủy lực
-
Trục bơm (Shaft): Truyền động từ động cơ
-
Vòng bi (Bearing): Giảm ma sát và chịu tải
-
Phớt cơ khí (Mechanical seal): Ngăn rò rỉ chất lỏng
-
Khớp nối (Coupling): Kết nối với động cơ
Ưu điểm nổi bật
1. Lưu lượng lớn, hiệu suất cao
Thiết kế hai cửa hút giúp tăng lưu lượng mà không cần tăng kích thước bơm quá nhiều.
2. Cân bằng lực tốt
Giảm đáng kể lực dọc trục → giảm hao mòn vòng bi và trục.
3. Dễ bảo trì
Thiết kế split case cho phép mở nắp trên mà không cần tháo đường ống.
4. Vận hành ổn định
Ít rung động, phù hợp với hệ thống chạy liên tục 24/7.
Ứng dụng thực tế
Bơm ly tâm hai cửa hút trục ngang được sử dụng rộng rãi trong:
-
Hệ thống cấp nước đô thị
-
Nhà máy nhiệt điện
-
Hệ thống HVAC (chiller, cooling tower)
-
Nhà máy xử lý nước và nước thải
-
Ngành thép, xi măng
Bảng thông số kỹ thuật tham khảo
| Thông số | Giá trị điển hình |
|---|---|
| Lưu lượng (Flow rate) | 100 – 20,000 m³/h |
| Cột áp (Head) | 10 – 200 m |
| Công suất (Power) | 15 – 2000 kW |
| Đường kính cửa hút/xả | DN100 – DN1200 |
| Nhiệt độ làm việc | -20°C đến 120°C |
| Vật liệu thân bơm | Gang, thép carbon, inox |
| Tốc độ quay | 750 – 3000 rpm |
| Kiểu lắp đặt | Trục ngang, bệ đỡ |
Các yếu tố quan trọng khi lựa chọn
1. Lưu lượng và cột áp yêu cầu
Cần xác định chính xác nhu cầu hệ thống để tránh chọn bơm quá lớn hoặc quá nhỏ.
2. Đặc tính chất lỏng
-
Nhiệt độ
-
Độ nhớt
-
Tính ăn mòn
→ Quyết định vật liệu chế tạo và loại phớt.
3. Hiệu suất năng lượng
Chọn bơm có hiệu suất cao giúp giảm chi phí vận hành lâu dài.
4. Điều kiện lắp đặt
-
Không gian lắp đặt
-
Kiểu kết nối đường ống
-
Khả năng bảo trì
5. Độ tin cậy và thương hiệu
Ưu tiên các dòng bơm có độ bền cao, dễ thay thế phụ tùng.
6. Khả năng đồng bộ hệ thống
Phù hợp với động cơ, biến tần và hệ điều khiển hiện có.
So sánh nhanh với bơm một cửa hút
| Tiêu chí | Hai cửa hút | Một cửa hút |
|---|---|---|
| Lưu lượng | Rất lớn | Trung bình |
| Lực dọc trục | Gần như cân bằng | Cao hơn |
| Độ ổn định | Cao | Trung bình |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
| Bảo trì | Dễ (split case) | Khó hơn |
Kết luận
Bơm ly tâm hai cửa hút trục ngang là giải pháp lý tưởng cho các hệ thống yêu cầu lưu lượng lớn, vận hành ổn định và tuổi thọ cao. Với thiết kế tối ưu về mặt thủy lực và cơ khí, dòng bơm này không chỉ giúp nâng cao hiệu suất mà còn giảm đáng kể chi phí bảo trì trong dài hạn.
Optimex không chỉ cung cấp Bơm ly tâm hai cửa hút trục ngang chất lượng cao, mà còn mang đến giải pháp tổng thể: từ tư vấn lựa chọn, tối ưu hệ thống đến hỗ trợ kỹ thuật chuyên sâu. Đây chính là yếu tố giúp doanh nghiệp tối đa hóa hiệu quả đầu tư và vận hành bền vững.
